AC-DC String Boxes – Integrated Protection Solutions
Bremas pre-wired AC-DC string boxes provide an all-in-one solution designed to streamline photovoltaic installations. By combining DC input management and AC output distribution into a single robust enclosure, these units significantly reduce wiring complexity, installation time, and space requirements on site.
✓ Integrated Type 2 SPD
✓ IP65 Weatherproof Enclosure
✓ Single & Three Phase Options
Explore our complete series of integrated AC-DC models below, featuring customizable string configurations, high-performance surge protection, and professional isolation components tailored for modern solar systems.
MBX06A11T2F20M16
Technical specifications
| String Configuration | 1 String |
| Max. Voltage | 600 Vdc |
| Rated Insulation | 32A |
| Max. Power | 3.5 kW |
| Phase | Single phase |
| Cable Entry | Blind |
| Use | AC-DC PV Systems |
MBX06A11T2F20M16MC
Technical specifications
| String Configuration | 1/1 |
| Max. Insulation Voltage | 600 Vdc |
| PV1 Disconnector | 40A |
| DC In/Out Type | MC4 |
| Max. Power | 3.5 kW |
| AC In/Out Type | Cable Gland (P. Cavo) |
| Fuse | 20A gPV |
| SPD | Type 2 Imax 20kA |
| DIN Size | 24 DIN |
| MCB + RCD | 16A curve C + 300mA class A |
| Phase | Single phase (Monofase) |

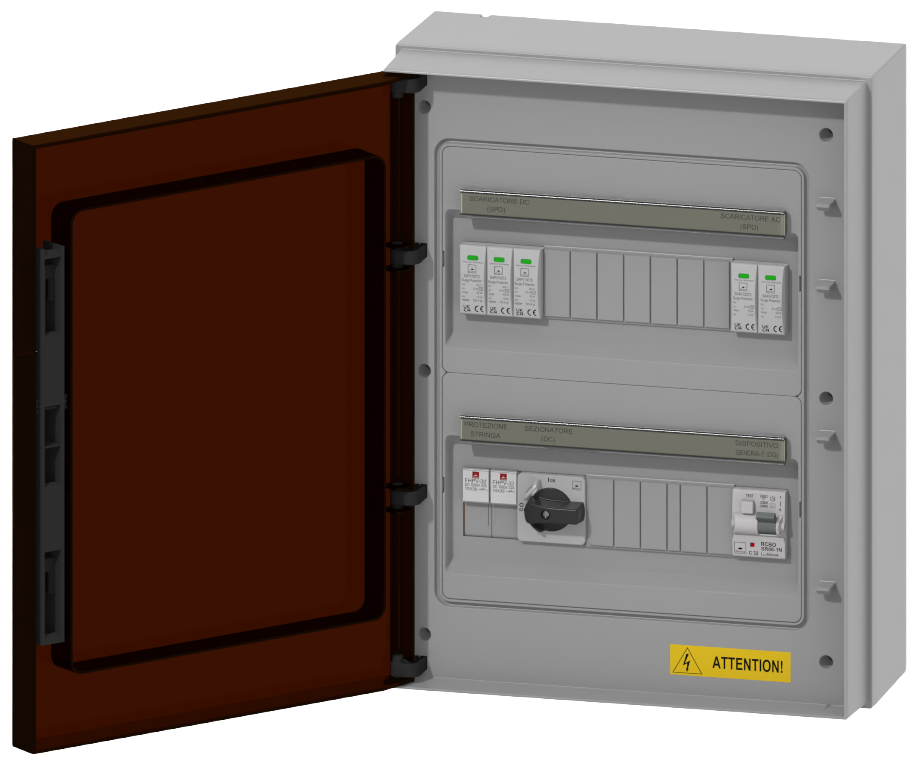

MBX06A11T2F20M25
Technical specifications
| String Configuration | 1 string |
| Max. Insulation Voltage | 600 Vdc |
| PV1 Disconnector | 40A |
| Max. Power | 5 kW |
| AC In/Out Type | Cable Gland (P. Cavo) |
| Fuse | 20A gPV |
| SPD | Type 2 Imax 20kA |
| DIN Size | 24 DIN |
| MCB + RCD | 25A curve C + 300mA class A |
| Phase | Single phase |
MBX06A11T2F20M25MC
Technical specifications
| String Configuration | 1 string |
| Connectors | 600 Vdc |
| Rated insulation voltage | 40A |
| Thermal rated current | Single phase |
| Phase | MC4 |
| Potenza max. | 5 kW |
| Tipo In/Out AC | Cable Gland |
| Fusibile | 20A gPV |
| SPD | Tipo 2 Imax 20kA |
| Dimensione DIN | 24 DIN |
| Magnetotermico + Differenziale | 25A curva C + 300mA classe A |
MBX06A11T2F20M32
Technical specifications
| String Configuration | 1 string |
| Connectors | 600 Vdc |
| Rated insulation voltage | 40A |
| Thermal rated current | Single phase |
| Phase | Blind Entry |
| Potenza max. | 6 kW |
| Tipo In/Out AC | Cieco |
| Fusibile | 20A gPV |
| SPD | Tipo 2 Imax 20kA |
| Dimensione DIN | 24 DIN |
| Magnetotermico + Differenziale | 32A curva C + 300mA classe A |
MBX06A11T2F20M32MC
Technical specifications
| String Configuration | 1 string |
| Max. Insulation Voltage | 600 Vdc |
| Rated insulation voltage | 40A |
| Thermal rated current | Single phase |
| DC In/Out Type | MC4 |
| Max. Power | 6 kW |
| AC In/Out Type | Cable Gland |
| Fuse | 20A gPV |
| SPD | Type 2 Imax 20kA |
| DIN Size | 24 DIN |
| MCB + RCD | 32A curve C + 300mA class A |
MBX06A11T2F20T20
Technical specifications
| String Configuration | 1 string |
| Max. Insulation Voltage | 600 Vdc |
| Rated insulation voltage | 32A |
| Phase | Three-phase (Trifase) |
| DC In/Out Type | Blind |
| Max. Power | 5.7 kW |
| AC In/Out Type | Blind |
| Fuse | 20A gPV |
| SPD | Type 2 Imax 20kA |
| DIN Size | 24 DIN |
| MCB + RCD | 20A curve C + 300mA class A |
MBX06A11T2F20T32
Technical specifications
| String Configuration | 1 string |
| Max. Insulation Voltage | 600 Vdc |
| Rated insulation voltage | 32A |
| Phase | Three-phase (Trifase) |
| DC In/Out Type | Blind |
| Max. Power | 6 kW |
| AC In/Out Type | Blind |
| Fuse | 20A gPV |
| SPD | Type 2 Imax 20kA |
| DIN Size | 24 DIN |
| MCB + RCD | 32A curve C + 300mA class A |
Documentation and downloads
Đặc tính kỹ thuật & Tiêu chuẩn chung
| ĐẶC TÍNH | THÔNG SỐ |
|---|---|
| Chức năng | Kết hợp bảo vệ phía AC & DC cho hệ thống điện mặt trời |
| Bảo vệ an toàn | Chống sét lan truyền (SPD) Type 2, bảo vệ quá dòng (MCB) & dòng rò (RCD) |
| Tiêu chuẩn chất lượng | Sản xuất theo tiêu chuẩn khắt khe của Bremas ERSCE – Italia |
Giải pháp từ MTECVIET: Là đại diện chính thức của Bremas ERSCE tại Việt Nam, MTECVIET cung cấp đầy đủ tài liệu kỹ thuật, catalogue và tư vấn giải pháp cấu hình tối ưu cho từng dự án điện mặt trời của bạn.
